产品名称
|
低气压试验箱/高低温低气压试验机/高低温低气压力老化箱
|
|
产品用途
|
低气压试验箱主要用于航空、航天、信息、电子等领域，确定仪器低度表、电工产品、材料、零部件、设备等在低气压、高温、低温单项或同时作用下的环境适应性与可靠性试验，并可同时对试件通电进行电气性能参数的测量。
|
|
箱体结构
|
低气压试验箱体采用数控机床加工成型，造型美观大方，并采用无反作用把手，操作简便。
箱体内胆采用进口高级不锈钢（SUS304）镜面板，箱体外胆采用A3钢板喷塑，增加了外观质感和洁净度。
大型观测视窗附照明灯保持箱内明亮，且利用发热体内嵌式钢化玻璃，随时清晰的观测箱内状况。
机器底部采用高品质可固定式PU活动轮
|
|
控制系统
|
低气压试验箱温度控制仪表采用进口触摸屏，可编程微电脑PID控制SSR输出运行，全进口超大液晶彩色触摸屏幕画面
控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示；
具有PID自动演算的功能，可将温度变化条件立即修正，使温度控制更为精确稳定。
可选配打印机和接电脑。
|
|
制冷系统
|
低气压试验箱制冷机采用法国原装“泰康”全封闭压缩机。
美国“艾高”干燥过滤器，台湾“冠亚”油分离器，意大利“卡士妥”电磁阀
冷冻系统采用单元或二元式低温回路系统设计。
采用多翼式送风机强力送风循环，避免任何死角，可使测试区域内温度分布均匀。
风路循环出风回风设计，风压、风速均符合测试标准，并可使开门瞬间温度回稳时间快。
升温、降温、系统完全独立可提高效率，降低测试成本，增长寿命，减低故障率。
|
|
符合标准
|
GB/T.2423.21、GJB150.6-86、GJB.150-3-86、GJB150-4-86、GB/T2423.1-1989、GB/T?2423.2-1989
|
|

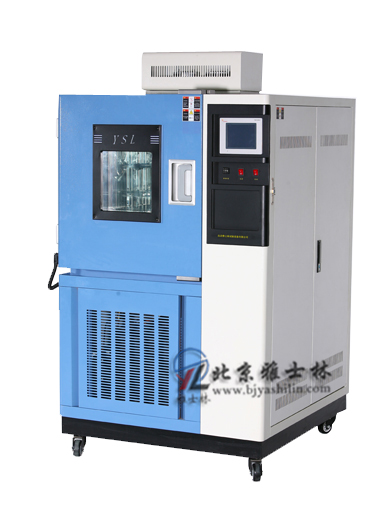

产品图片
|
|
|
型号
|
DQY-100
|
DQY-225
|
DQY-500
|
DQY-800
|
DQY-010
|
|
工作尺寸D×W×H
|
450×450×500
|
500×600×750
|
800×700×900
|
800×1000×1000
|
1000×1000×1000
|
|
外形尺寸D×W×H
|
1150×1050×1750
|
1200×1100×1900
|
1450×1400×2150
|
1500×1550×2200
|
1720×1580×2280
|
|
功率A/B/C/D(kw)
|
3.0/4.0/4.5/6.0
|
3.5/5.0/5.5/6.5
|
6.0/7.0/7.5/8.5
|
7.0/9.0/11.0/12.5
|
9.0/10.0/11.5/13.0
|
|
性能指标
|
温度范围
|
A:-20℃～150℃ B:-40℃～150℃ C:-60℃～150℃ D:-70℃～150℃
|
|
波动/均匀度
|
±0.5℃（常压，空载）/±2℃（常压，空载）
|
|
温度偏差
|
≤±3℃（常压，空载）
|
|
升温时间
|
1.0～3.0℃/min
|
|
降温时间
|
0.7～1.0℃/min
|
|
压力范围
|
常压～0.5kPa
|
|
压力偏差
|
常压～40Kp：±1.8Kpa；40Kp～4Kpa：±4.5％；4Kp～0.5KPa：±0.1Kpa
|
|
降压时间
|
≤45min（常压～0.5kPa）
|
|
控制系统
|
控制器
|
西门子PLC控制器、西门子彩色液晶显示触摸屏
|
|
精度范围
|
设定精度：温度0.1℃，指示精度：温度0.1℃，解析度：0.1℃
|
|
温湿度传感器
|
铂金电阻 PT100Ω/MV
|
|
加热系统
|
全独立系统，镍铬合金电加热式加热器
|
|
制冷系统
|
法国原装“泰康”全封闭风冷式单级/复迭压缩机制冷方式
|
|
循环系统
|
耐温低噪音空调型电机.多叶式离心风轮
|
|
使用材料
|
外箱材质
|
优质碳素钢板.磷化静电喷塑处理/SUS304不锈钢雾面线条发纹处理
|
|
内箱材质
|
SUS304不锈钢优质镜面光板
|
|
保温材质
|
聚氨酯硬质发泡、超细玻璃纤维棉
|
|
门框隔热
|
双层耐高低温老化硅橡胶门密封条
|
|
标准配置
|
多层加热除霜附照明玻璃视窗1套、试品架2个、测试引线孔（25、50、100mm）1个
|
|
安全保护
|
漏电、短路、超温、电机过热、压缩机超压、过载、过电流保护
|
|
定时功能
|
0.1～999.9（S、M、H）可调
|
|
电源电压
|
AC380V±10％ 50±0.5Hz 三相五线制
|
|
使用环境温度
|
5℃～＋30℃ ≤85％RH
|
|
注：1、“DQY”为高低温低气压试验箱型号
2、以上数据均在环境温度（QT）25℃.工作室无负载条件下测得
3、可根据用户的具体要求定做非标型“高低温低气压试验室”
本技术信息，如有变动恕不另行通知
|
|
